TIPSKE PUNIONICE ELEKTRIČNIH VOZILA
Zadatak je bio osmisliti rješenje prve ELEN stanice za punjenje električnih vozila u Zagrebu. ELEN punionica morala se smjestiti na dva parkirna mjesta ukupnih dimenzija 5 x 5 x 5 m. Osim same punionice, bilo je potrebno oblikovati totem, solarno polje, natpisnu ploču i parkirna mjesta.
Zahtijevalo se da oblikovanje punionica jasno upućuje na njihovu funkciju, da budu modularne i izvedive te da se vodi računa o odgovornosti prema okolišu.
stanica za punjenje automobila
·
1 elen prsten
2 solarno polje
3 potkonstrukcija
4 plašt
5 integrirani punjač 2x11kW / 22 kW
6 rotaciona glava
7 rasvjetni prsten
8 elektromotor i ležajevi
9 obostrani interface
10 stup
11 postolje
stanica za punjenje automobila
·
1 solarno polje
2 potkonstrukcija
3 metalni prsten
4 drvena obloga ili ceradno platno
5 čelična nosiva ukruta
6 rotacioni ležaj s motorom i reduktorom - “tracker”
7 betonska obloga armirana staklenim vlaknima
8 čelični stup
9 spremnik baterija s punjačem
10 nosači za bicikle
11 segmentirano betonsko postolje
12 čelična ploča
ODRŽIVOST
Projekt polazi od ideje sugestivnog oblikovanja koje na više razina komunicira promjenu civilizacijske paradigme na nultu stopu emisije CO2, čime se želi utjecati na osviještenost o važnosti ekološkog načina mobilnosti.
elen punionice i stupovi
·
1 pristupni trg
2 mala tribina / stubište
3 info centar
4 prva pomoć
5 sanitarije
6 restoran - zatvorena terasa
7 kuhinja
8 sanitarije osoblja
9 prostor za otpad
10 radionica
11 agregat
12 trafostanica
13 gospodarsko dvorište
TRADICIJA I suvremenost
Upotreba materijala i tehnologija izvedbe projekta usklađene su sa suvremenim dostignućima i nastavljaju se na nasade hrvatske moderne arhitekture, posebno u pogledu tehničkog i tehnološkog pristupa.

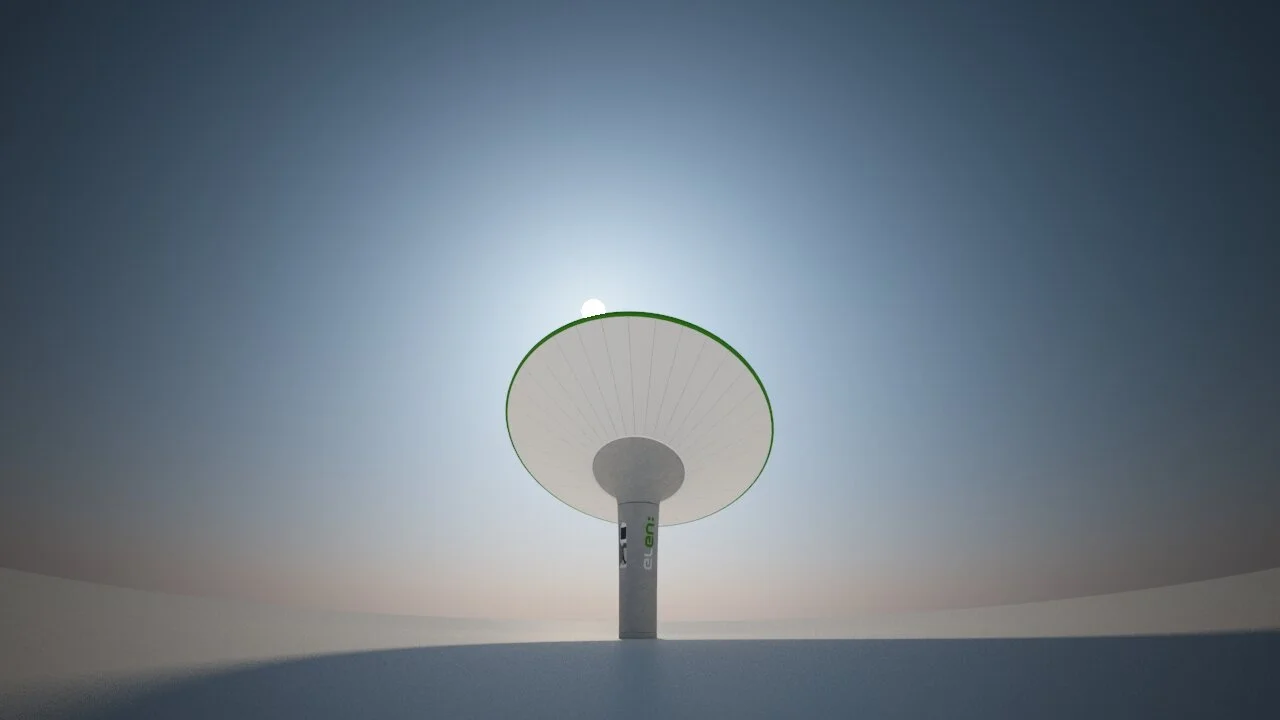

model rotacijE
primjenjivost
Racionalno rješenje mobilE punionica slijedi logiku održivog i odgovornog projektiranja, pri čemu se težilo univerzalnosti rješenja zbog mogućnosti prilagodbe raznovrsnim scenarijima i uklapanja u različite ambijente.
stanica za punjenje automobila: pogled · presjek
nove primjene
Razvoj projekta proširio se u smjeru punionice za električne bicikle jer se uvidjela prednost primjene u područjima koja ne nude druga prijevozna sredstva, kao što su nacionalni parkovi, ali i u predjelima u kojima e-cikloturizam nije moguć zbog nedostupnosti električne energije.
Pogled odozgo · model rotacije
ogdovoran pristup
Za razvoj i izvedbu projekta u potpunosti bi se koristili domaći resursi i know-how, što mu daje posebnu kvalitetu u pogledu društvene odgovornosti i održivosti.

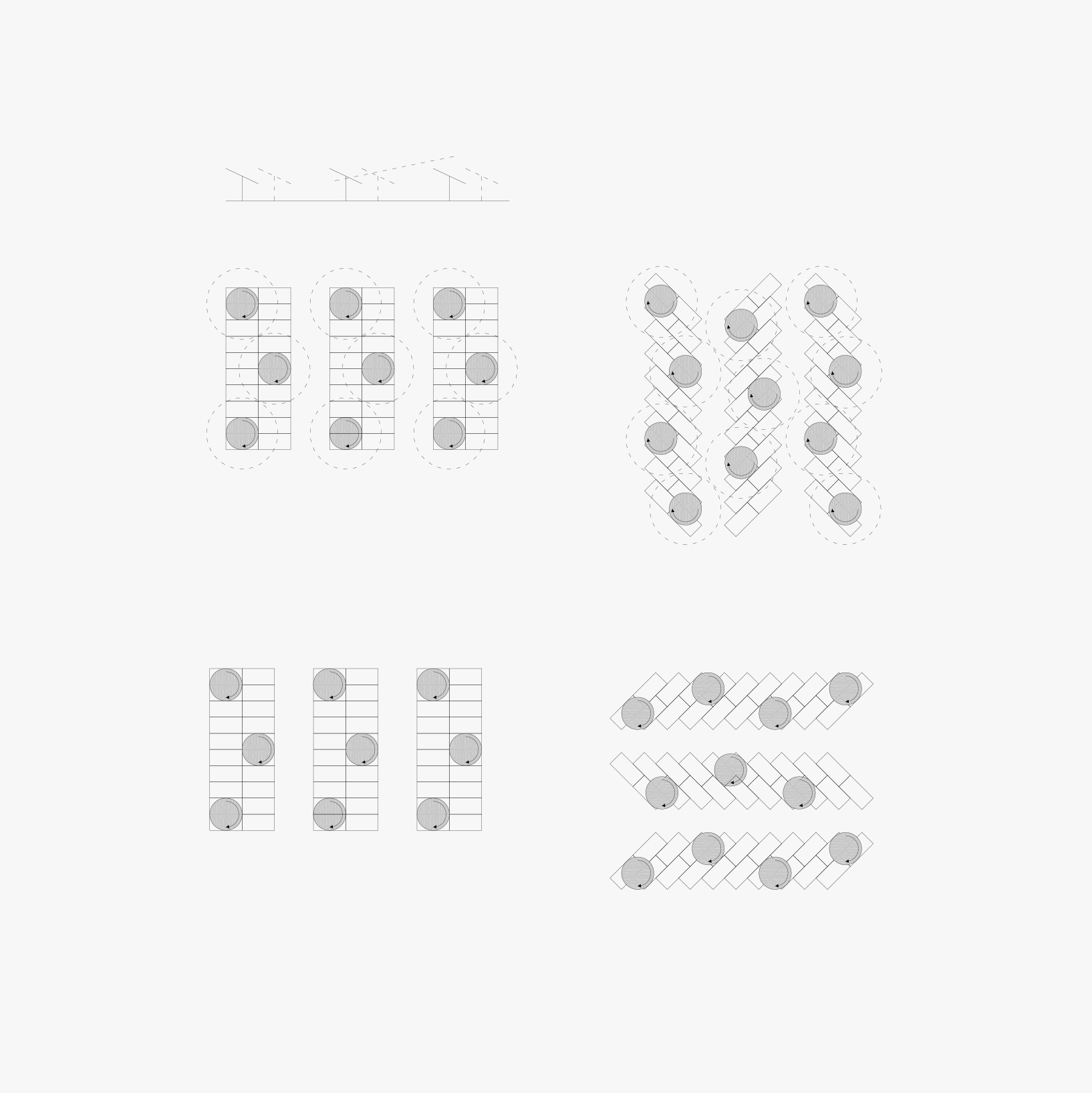

varijante rješenja nizova punionica na parkiralištu
GALERIJA
Info
LOKACIJA RAZNE LOKACIJE · AUTORska suradnja VEDRAN JUKIĆ . neisako · NEVEN KOVAČIĆ · projektni tim neisako · SANJA KOVAČIĆ · GODINA PROJEKTA 2012.-2014. · POVRŠINA LOKACIJE 25 M2 · BRUTO POVRŠINA 20 M2 · KLIJENT Hep (Mobile), SODAA i Neisako (MobilE Bike) · FAZA IDEJNO RJEŠENJE · KONzultanti HRASTOVIĆ INŽENJERING · Dario Hrastović · SOLARNO POLJE SOLVIS · Goran Nađ . Rajko Kušen . Ivan Vadla . Hrvoje Mintas · TEHNOLOGIJA PUNJAČA RIMAC AUTOMOBILI · Mate Rimac · Igor Pongrac · Viktor Fabijanić
Nagrade i priznanja
1. nagrada na Natječaju za tipsku stanicu za punjenje električnih vozila . 2012. · 3. nagrada na 4. Balkanskom arhitektonskom bijenalu u kategoriji produkt dizajna . Beograd . 2019.
IZLOŽBE
Izložba Hrvatskog dizajna 1314 . Zagreb . 2014. · Dizajn turizam: Dizajn pod Suncem 2014. . Opatija . 2014. · 53. zagrebački salon Desetljeće 2008-2018 . ZAGREB . 2018. · 4. Balkanski arhitektonski bijenale . Beograd . 2019.
